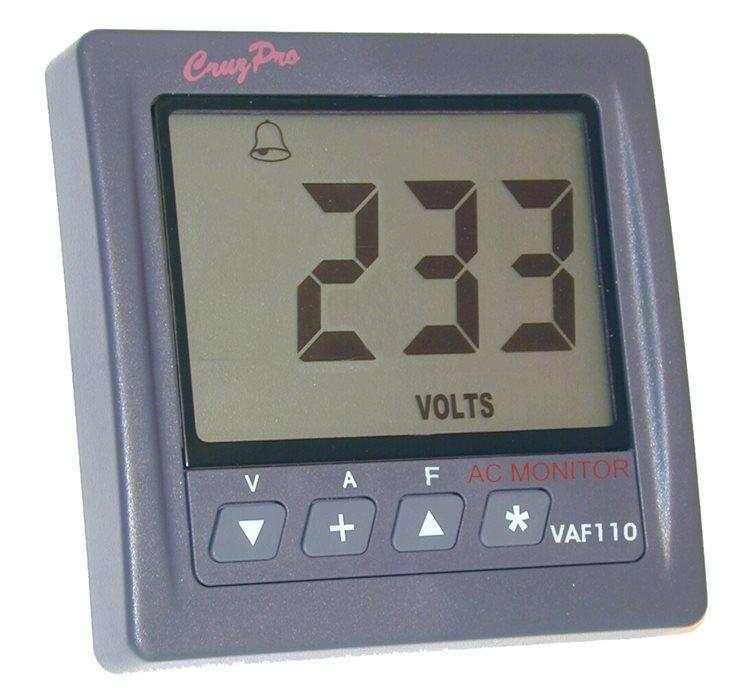

Il VAF110 è un analizzatore di corrente alternata per le letture dei dati relativi alla tensione e corrente di banchina o del generatore, quali i Volt (da 90 a 300 VRMS), gli Ampere (0-150 A), la frequenza (30-110 Hz) ed i kW (0-45 kW). E' possibile selezionare un allarme sia per alta e bassa tensione che per alta e bassa frequenza. Quando l'allarme viene attivato lo strumento emetterà un allarme a 85 dB e il display lampeggerà.

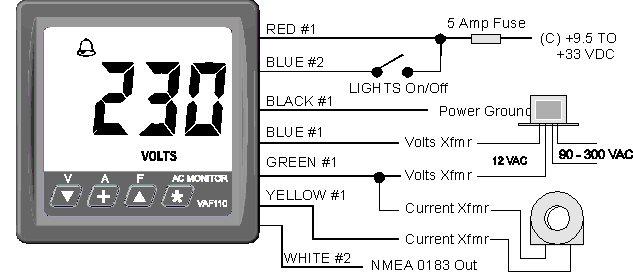

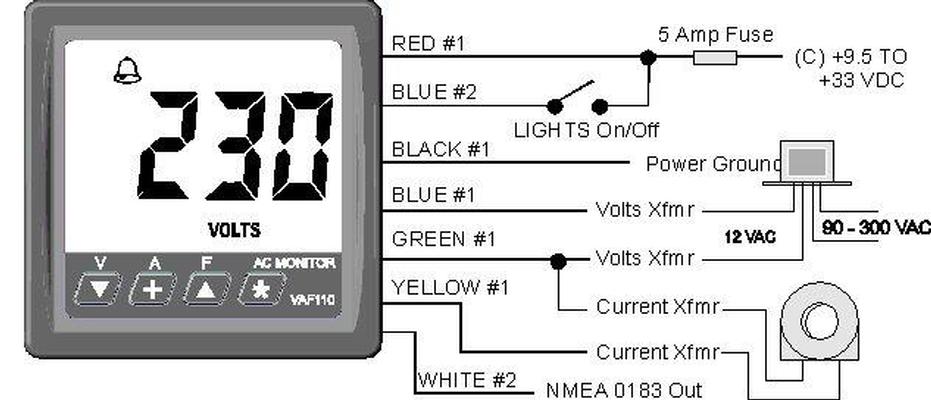

E' possibile utilizzare l'uscita posteriore per lo spegnimento automatico del generatore oppure per inviare i dati NMEA 0183 a 4800 bps di voltaggio, assorbimento, frequenza e potenza assorbita. Sono selezionabili 5 livelli di retroilluminazione e tutti i settaggi, calibrazioni e valori di allarme vengono salvati in una memoria non volatile. Viene fornito di entrambi i trasformatori per la lettura corrente SH450 e tensione.

Tutte le calibrazioni vengono effettuate dalla casa, ma l'utente può modificarle in base alle necessità. Utilizzando il pannello frontale è possibile inoltre modificare i valori per gli allarmi tensione, corrente e frequenza. Con la pressione di un tasto è possibile visualizzare le varie letture sullo schermo.

Caratteristiche Tecniche

• Tensione di Alimentazione: 9,5 - 33 Vcc
• Assorbimento: 0,035 Ampere nominali
• Display: 3 cifre, 5 livelli di retroilluminazione con accensione esterna della retroilluminazione
• Dati visualizzati: Volt, Ampere, Frequenza, kW
• Range di lettura: da 90 a 300 Vca, da 0 a +150 Ampere, da 40 a 70 Hz e da 0,0 a 45,0 kW
• Uscita: NMEA 0183 seriale a 4800 bps ($IIXDR,I,aaaa,A,VAF30,*CS - AC Ampere $IIXDR,F,bb.b,H,VAF30,*CS - AC Frequency $IIXDR,G,cc.c,,VAF30,*CS - AC Killowatt $IIXDR,U,ddd,V,VAF30,*CS - AC Volt)
• Allarme: Integrato da 85 dB, Settabile come minimo e/o massimo per tensione, frequenza e potenza
• Uscite per spegnimento automatico generatore o per uscita NMEA 0183 per AC Volt, AC Ampere, Frequenza e kW
• Dimensioni: 110x110 mm
• Foro di incasso: 55 mm

Accessori

• Bulloneria
• Shunt da 450 Ampere SH-450
• Staffa per installazione incasso
